ガス分配装置

ガス分配装置

用途

ガス供給機又はN2 ガスボンベから供給されるガスを通信ケーブルに分配して封入するもので、通信ケーブル内のガス流動の開始・停止を制御するとともに、ガス流量の測定・監視が可能です。

性能表

タイプ

据置型

壁掛形

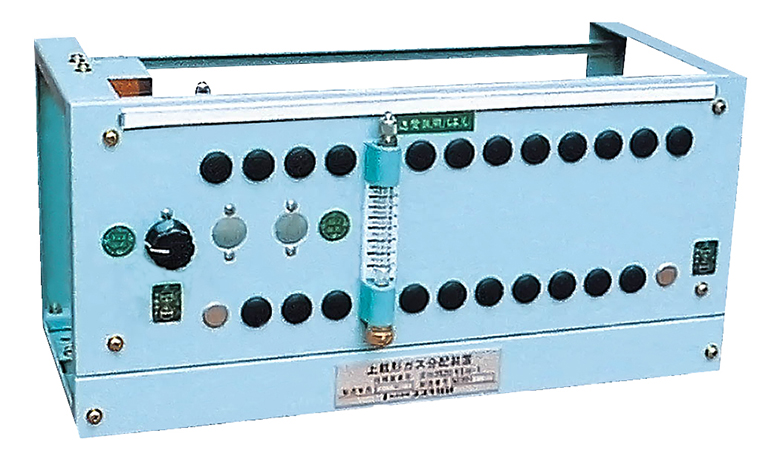

上載形

基本構成

送端用パネル

受端用パネル

送受端用パネル

1(流量計15個付)

-

-

1(受端バルブ7個付)

-

-

-

1(流量計3個、受端用バルブ1個付)

1(流量計1個、受端用バルブ1個付)

設置方法

屋内 (据置型)

屋内 (壁掛型)

屋内
(装置天井部据置型)

寸法 (mm)

630W
450D
1800H

640W
145D
900H

520W
225D
250H

備考

・40LA乾燥空気供給装置用
・100LA乾燥空気供給装置用

15LA乾燥空気供給装置用

可搬形用乾燥空気供給装置用
