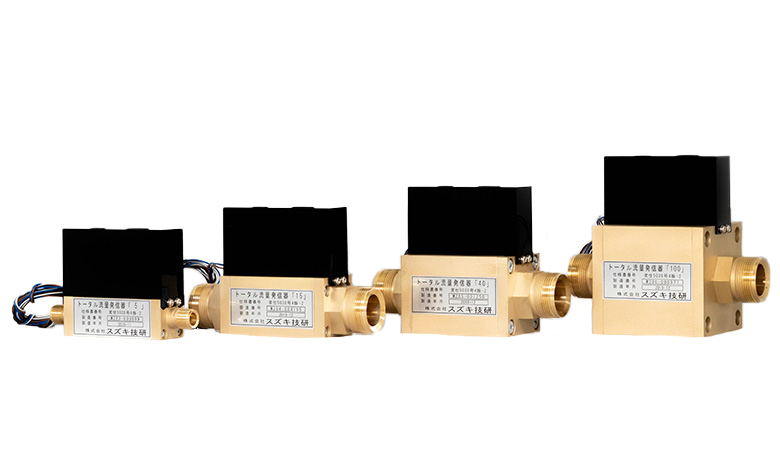

流量発信器

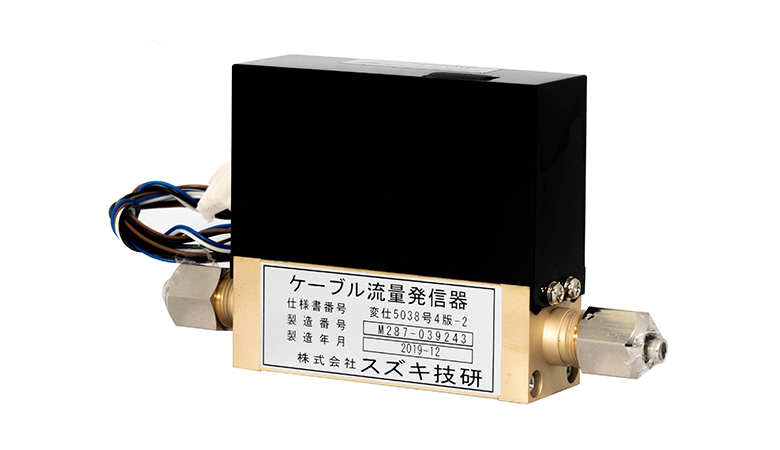

ケーブル流量発信器

流量発信器

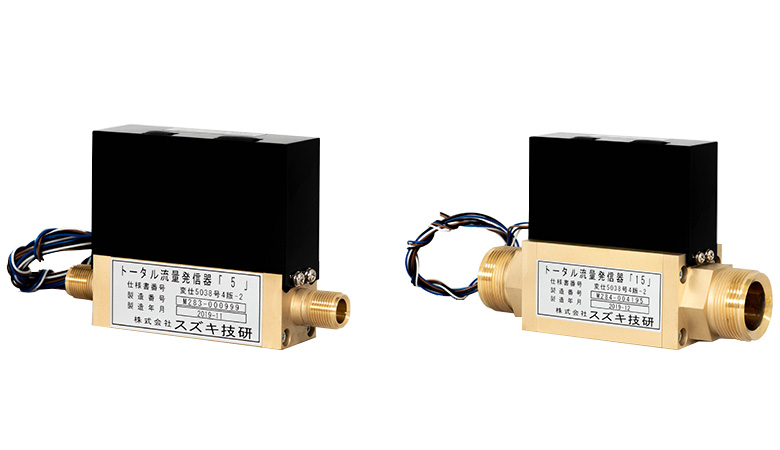

トータル流用発信器　左：「５」　右：「１５」

流量発信器

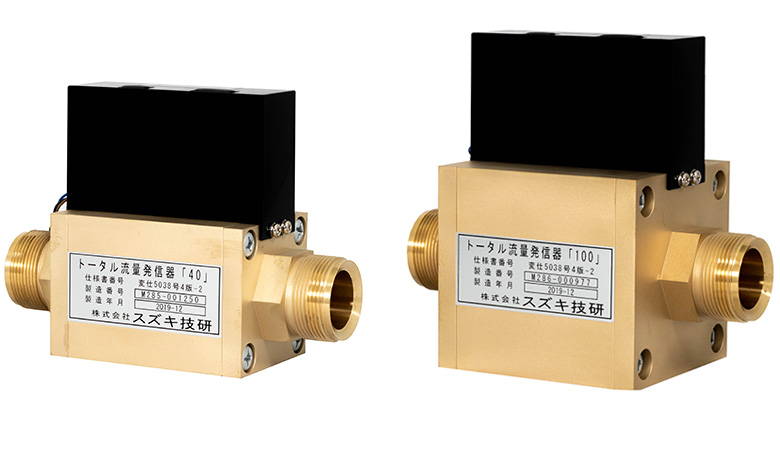

トータル流用発信器　左：「４０」　右：「１００」

用途

乾燥空気供給装置とケーブルの間に設置し、ケーブルに供給している乾燥空気量を電気信号に変換して送出するものです。供給している乾燥空気の流量変動からケーブルの異常を検知します。

性能表

タイプ

ケーブル流量
発信器

トータル流量発信器

「5」

「15」

「40」

「100」

動作電圧

DC80V

所用回線数

4芯

周囲条件

5～35℃

寸法 (mm)

118W
28D
75.5H

140W
42D
89.5H

140W
75D
122.5H

質量 (kg)

約0.5

約1.3

約1.45

約2.5

備考

ガス分配装置用

5LA屋外用乾燥空気供給装置用

可搬形用乾燥空気供給装置用

15LA乾燥空気供給装置用

40LA乾燥空気供給装置用

100LA乾燥空気供給装置用

備考

流量発信器等の接続をワンタッチで行えて交換作業に便利な、６ＧＰワンタッチ（Ｊ５０９）、発信器アタッチメント＆アタッチメントレール(S)も併せてご覧ください。
