接手（継手）

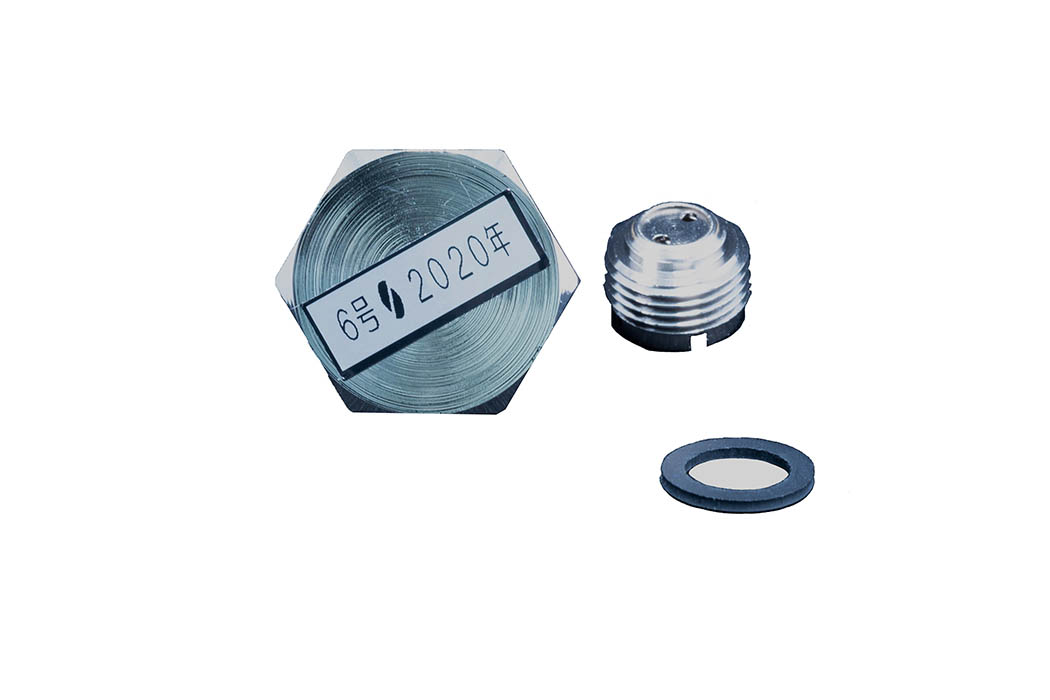

①測圧6号バルブ

V119

－

・地下メタルクロージャの圧力測定口
・インサイドバルブ、パッキン、フタのセット

・測圧6号バルブ接手

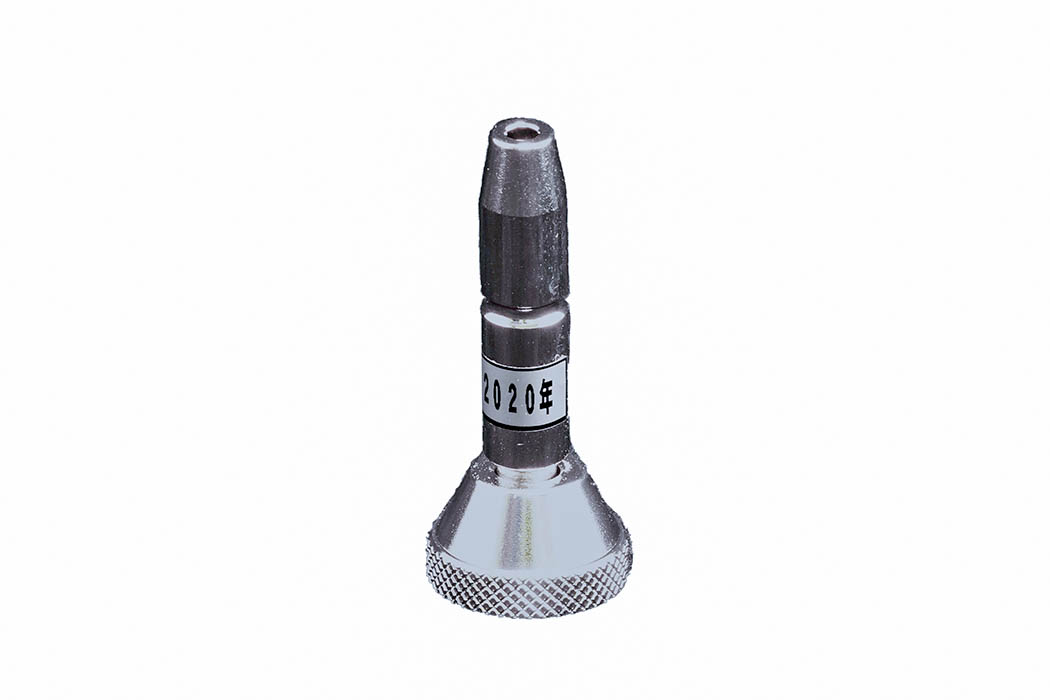

②測圧2号バルブ接手

V8

直線

測圧2号バルブ（M10×1オスネジ）にビニール管を接続する

・内径7mm
　ビニール管
・内径7mmゴム管

③L形バルブ接手

J2

L字

測圧2号バルブ（M10×1オスネジ）にビニール管を接続する

・内径7mm
　ビニール管
・内径7mmゴム管

④測圧5号バルブ接手

V9

直線

測圧5号バルブ（8V1オスネジ）にビニール管を接続する

・内径7mm
　ビニール管
・内径7mmゴム管

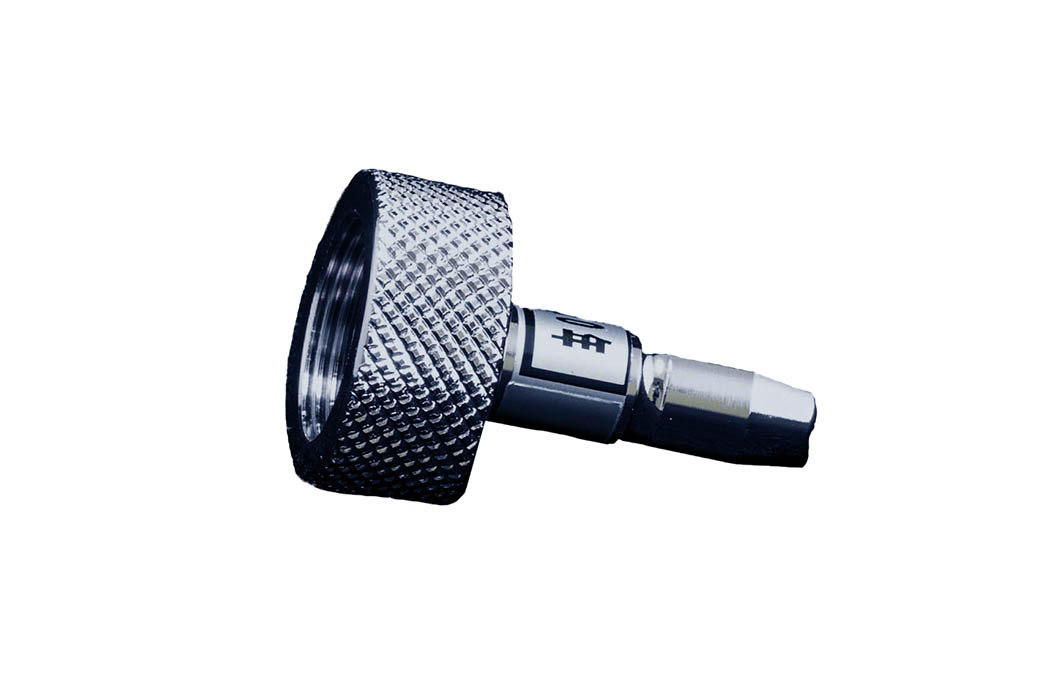

⑤測圧6号バルブ接手

V119C

直線

測圧6号バルブ（M16×1オスネジ）にビニール管を接続する

・内径7mm
　ビニール管
・内径7mmゴム管

⑥1号ガス用パイプ接手

M63

直線

6mmガス用（LAP）パイプ同士を接続する

・6mmガス用パイプ
・6mmガス用
　LAPパイプ

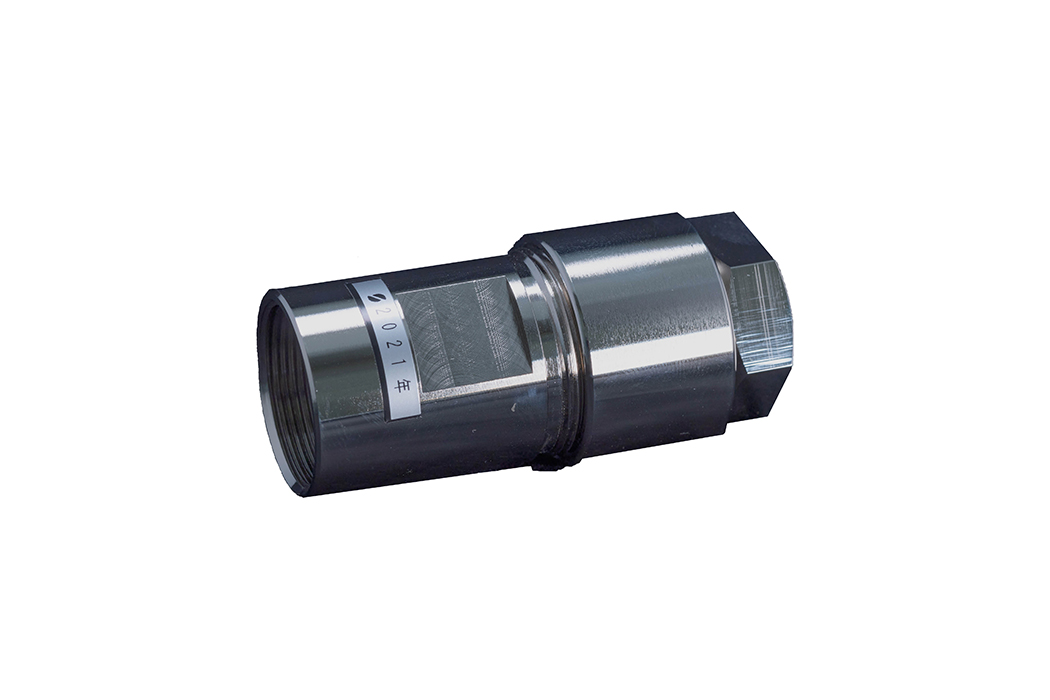

⑦16-16LAP形接手

J166

直線

16mmガス用（LAP）パイプ同士を接続する

・16mmガス用パイプ
・16mmガス用
　LAPパイプ

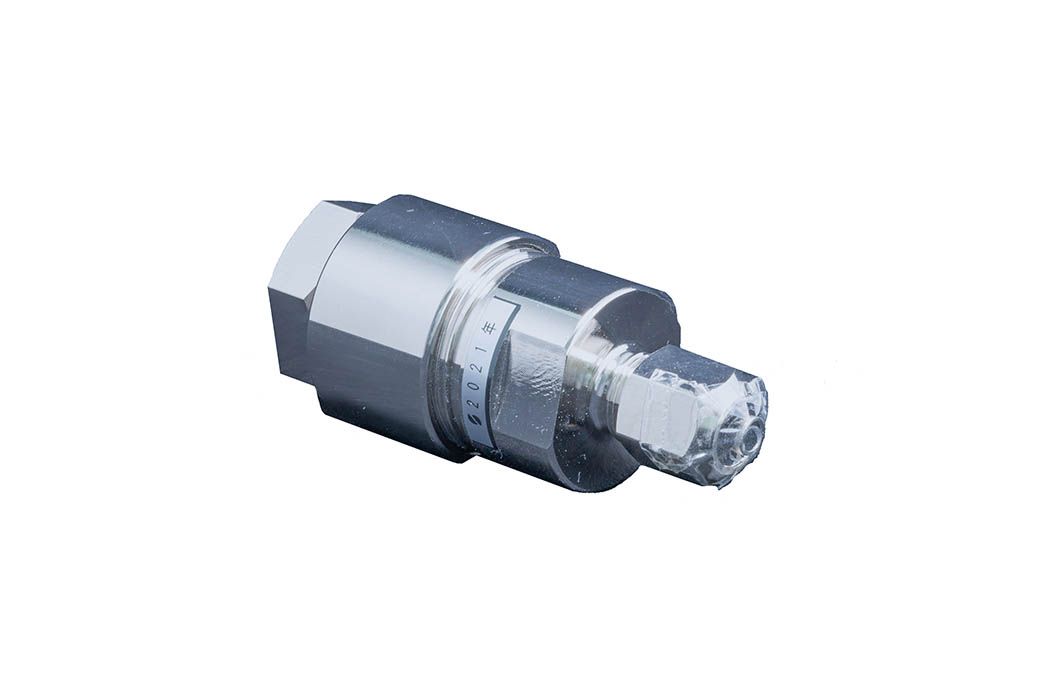

⑧16LAP-6LAP接手

J177

直線

6mmガス用（LAP）パイプと16mmガス用（LAP）パイプを接続する

・6mmガス用パイプ
・LAPパイプ
・16mmガス用
　LAPパイプ
・LAPパイプ

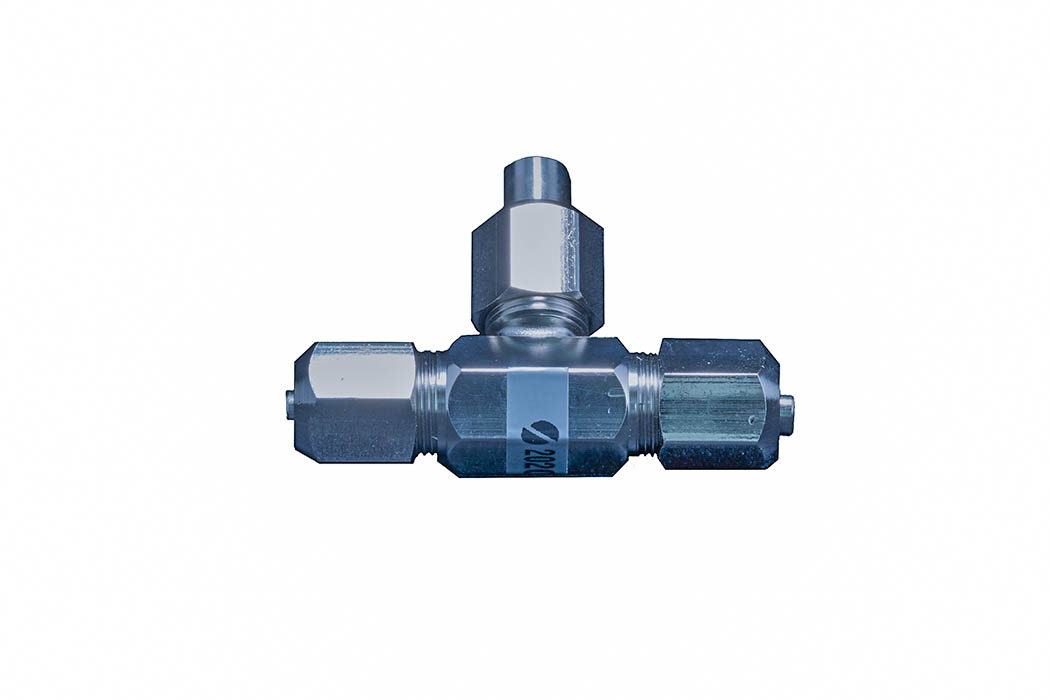

⑨6LAP分岐継手

J68B

T字

6mmガス用（LAP）パイプを2分岐する

・6mmガス用パイプ
・6mmガス用
　LAPパイプ

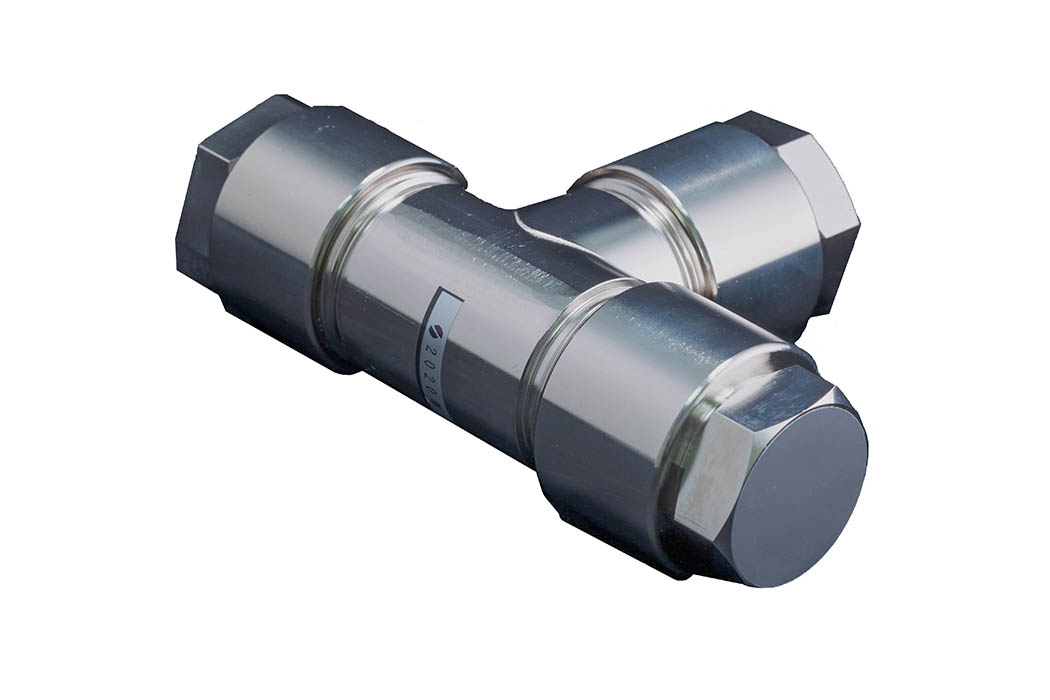

⑩LAP分岐接手

J167

T字

16mmガス用（LAP）パイプを2分岐する

・16mmガス用パイプ
・16mmガス用
　LAPパイプ

⑪OFCガス用パイプ接手

J233

L字

測圧6号バルブ（M16×1オスネジ）に6mmガス用（LAP）パイプを接続する
※インサイドバルブは使用しない

・6mmガス用パイプ
・6mmガス用
　LAPパイプ

⑫GP用10L形接手

J59

L字

測圧2号バルブ（M10×1オスネジ）に6mmガス用（LAP）パイプを接続する

・6mmガス用パイプ
・6mmガス用
　LAPパイプ

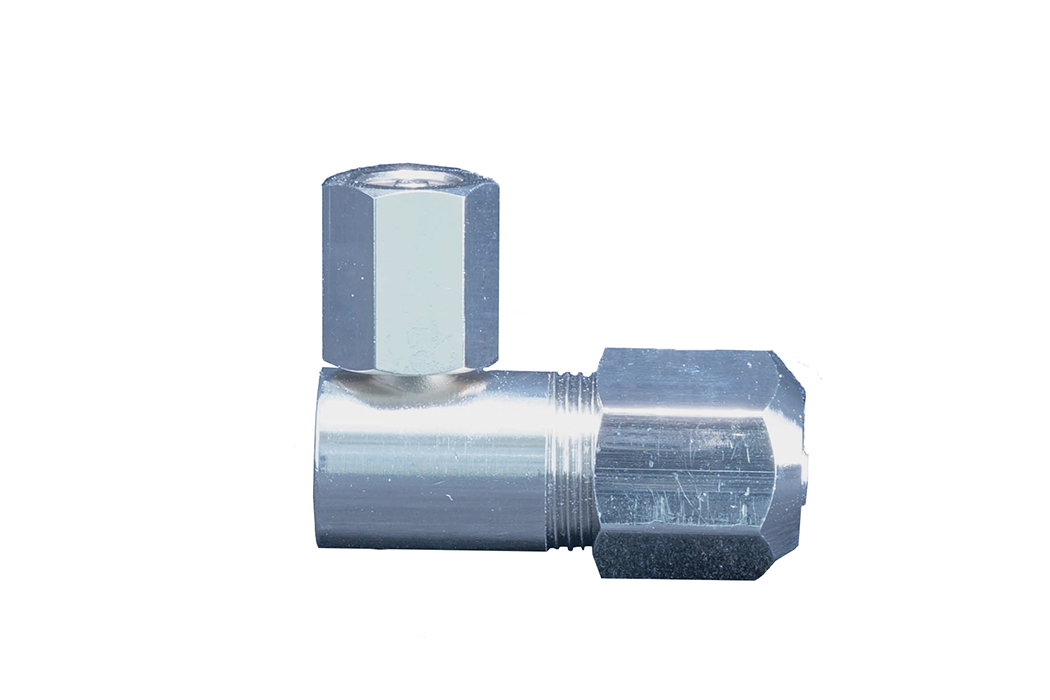

⑬L形5号-6GP接手

J451

L字

測圧5号バルブ（8V1オスネジ）に6mmガス用（LAP）パイプを接続する
※バルブコアは使用しない

・6mmガス用パイプ
・6mmガス用
　LAPパイプ

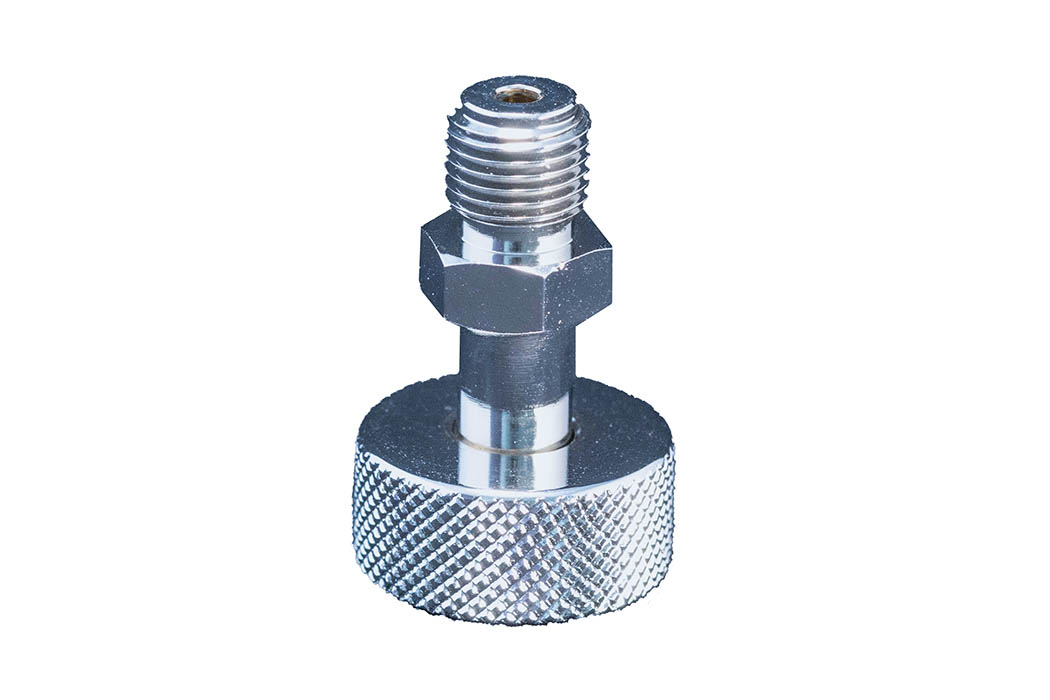

⑭10㎜-6号ツギテ

J188

直線

測圧2号バルブ接手またはL形バルブ接手を測圧6号バルブ用に変換する

・測圧2号バルブ接手
・L形バルブ接手

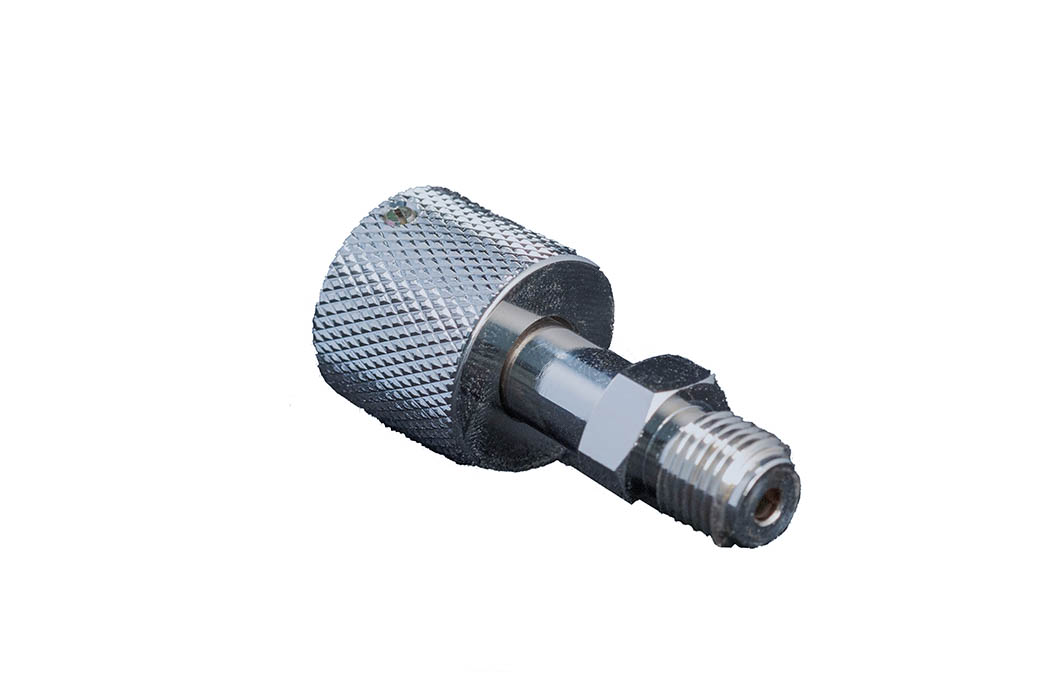

⑮10mm-5号ツギテ

J189

直線

測圧2号バルブ接手またはL形バルブ接手を測圧5号バルブ用に変換する

・測圧2号バルブ接手
・L形バルブ接手
